近日，我校锂电科技学院柳红东教授团队在国际电化学学会（ISE）官方认证的学术期刊、SCI中国科学院2区期刊《Electrochimica Acta》（影响因子IF=5.6）在线发表了题为“PFAS alternatives for lithium-ion battery with high electrochemical properties”的研究论文(论文链接：https://www.sciencedirect.com/science/article/abs/pii/S0013468625016536）。我校为第一完成单位，我校锂电科技学院柳红东教授为论文通讯作者，青年教师李竞秋为第一作者。该成果得到了遂宁市科协天府科技云创新与服务能力提升项目的资助。

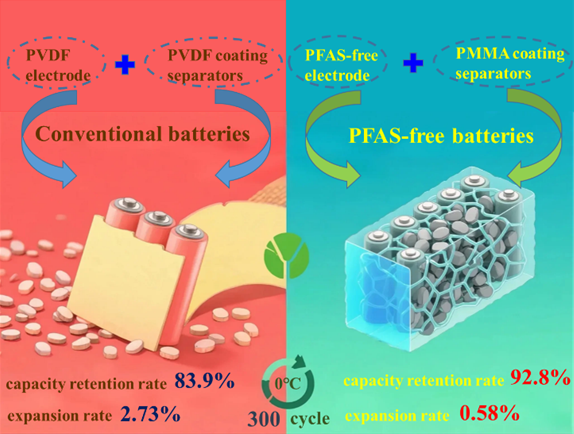

全氟和多氟烷基物质（简称“PFAS”）具有生物蓄积性和毒性。此背景下，开发高性能PFAS替代品已成为锂离子电池技术可持续发展的当务之急。为此，研究团队提出一种PAN/PMMA体系协同机制，即利用商用聚丙烯腈（简称“PAN”）粘结剂和聚甲基丙烯酸甲酯（简称“PMMA”）涂层隔膜替代锂离子电池制作过程中使用的含氟粘结剂和含氟涂层隔膜，构建绿色环保的无氟电池（简称“PFBs”）。

与传统锂离子电池相比，这种新型锂离子电池在各个方面都表现出了卓越的性能。正极片的剥离力达到5N/mm，最终压实密度为4.22g/cm³。此外，使用PMMA隔膜使环保电池的内阻降低了14.3%。即使在70°C下储存24小时后，PFBs的内阻增加也要低得多，表明其具有优异的热稳定性。在0℃的低温下，PFBs在300次2C/1.5C充放电循环后保持92.8%的高容量保持率和0.58%的极低体积膨胀率。

（拟稿：李竞秋 审核：柳红东）
